锅炉安装施工方案

作者: 编辑: 来源: 发布日期: 2018.09.11
信息摘要:
北京东方永捷自1997年开始做锅炉方面业务,至今已经有近20年的锅炉房相关经验,接下来为您介绍关于锅炉安装方面的知识。

北京东方永捷自1997年开始做锅炉方面业务,至今已经有近20年的锅炉房相关经验,接下来为您介绍关于锅炉安装方面的知识。

一:起重吊装方案:

1、起重机械检查

1)金属结构的检查;

2)吊车正梁不应整体失稳,严重塑性变形和产生裂纹;

3)金属结构的连接焊缝无明显的焊接缺陷;

4)轨道不应有裂纹,严重磨损等影响安全运行的缺陷。悬挂起重机运行不应有卡阻现象;

5)吊钩不应有裂纹,剥裂等缺陷,存在缺陷不得补焊;

6)钢丝绳不应有扭结、压扁、弯折、断股、笼状畸变、断蕊等变形现象,钢丝绳直径减少量不大于公称直径的7%,断丝数不应超过下表规定的数值;

7)制动片磨损达原厚度的50%或露出铆钉应报废;

8)车轮不应有过度磨损,轮缘磨损量达原厚度的50%或踏面磨损达原厚度的15%时,应报废;

9)起重机供电电源应设总电源开关,该开关应设置在靠近起重机且地面人员易于操作的地方;

10)起重机总电源回路至少应有一级短路保护。短路保护应由自动断路器或熔断器来实现;

11)起重机上的电气设备必须接地;

12)起重机构应设起升高度限位器;

13)露天工作的起重机应装设夹轨钳、锚定装置或铁鞋等防风装置;

14)起重机必须设置紧急断电开关,且不能自动复位。

2、吊装的指挥操作

①吊装属于特种工艺,具有一定的危险性,所以必须要有专人指挥操作,同时现场安全员必须在场,随时注意险情的发生;

②吊装前,操作人员应首先检查钢丝绳是否捆扎好,吊耳是否焊好;

③吊装操作人员应对被吊件的重量、尺寸、规格要熟悉,对现场环境要了解,吊装物的运行轨迹要尽量选择直线距离;

④对现场可能出现的意外情况要提前防患,消除;

⑤现场除主要工作人员外,其余人员应远离吊装现场,在吊装区域应设立警示牌。对主要通道入口也应拉设警示绳。

⑥吊装操作人员应按设备的安装顺序逐渐将起重件安装到位,调整固定。

3、钢丝绳的吊装位置

钢丝绳的吊装位置应选在锅炉重心线上1m处,用钢丝绳吊装大件时,应先检查吊耳是否“∧”型吊耳,两侧均应满焊。

二、锅炉水平运输:

(1)由于快装锅炉重量较大,现场搬运采用滚运方法。运输前应先选好路线,大型设备主要考虑用一台45T吊车由吊装吊下卸车,滚杠拖排运输至设备基础上。

(2)用千斤顶将锅炉先进锅炉房的一端顶起,放进滚杠,用卷扬机或倒链牵引前进,在前进过程中,随时拨正滚杠,防止拉偏,井随时向前倒滚杠和道木。道木应稍高于锅炉基础,保障基础不受损坏。

2.安装要求

当锅炉运到基础上以后,不撤滚杠先进行找正。应达到下列要求:

(1)锅炉炉排前轴中心线应与基础前轴中心基准线相吻合,允许偏差±2mm。

(2)锅炉纵向中心线与基础纵向中心基准线相吻合,或锅炉支架横向外边缘与基础横向轮廓线相吻合,允许偏差±10mm。

(3)锅炉标高允许偏差±5mm,可根据基础放线验收时,基础上平面标高的差值。预先制作垫铁,把标高调整到允许范围。

3.锅炉就位:

(1)撤滚杠时用道木或木方将锅炉一端垫好,防止撤滚杠时炉体滑动。用两个千斤顶将锅炉的另一端顶起,撤出滚杠,落下千斤顶,使锅炉一端落在基础上。再用千斤顶将一端顶起,撤出其余的滚杠和木方,落下千斤顶使锅炉全部落到基础上。

(2)锅炉就位后应进行校正,因锅炉就位过程中可能产生位移,如有位移时,可用千斤校正,达到找正的允差以内。

4.锅炉找平

(1)锅炉纵向找平:

①用水平尺(水平尺长度不小于600mm)检查锅炉的纵向水平度。检查点最少前后两处。要求锅炉纵向应水平或略坡向炉膛后部,但最大倾斜度不大于10mm。

②当锅炉纵向不平时,可用千斤顶将过低的一端顶起,在锅炉的支架下垫以适当厚的钢板,使之达到水平度的要求,垫铁间距一般为500~1000mm,垫铁长度等于支架宽度,垫铁宽度为100~120mm。

(2)锅炉横向找平

①打开前烟箱,在平封头上找出或核定原制造时的水平中心线,用玻璃管水平测定水平线的两端点,其不水平度全长应小于2mm。

②用水平尺(长度不小于600mm)放在锅炉的横向排面上检查横向水平度,检查点最少为前后两处,横向倾斜度应下大于5mm,且前后倾斜方向应一致,即在允许范围内有倾斜时不能是扭斜。

③当锅炉横向不平时,用千斤顶将锅炉低的一侧支架同时顶起,在支架下垫以适当厚度的钢板,垫铁间距一般为500~1000mm,垫铁长度为支架宽度,垫铁宽度为100~120mm。

④用玻璃管水平校核两侧锅炉水位计的高度,两侧水位计的可见水位最低点高度应一致,偏差不应超过2mm。当两侧水位计高低不一致时,应查明原因,如水位计引出管没有问题,则应在偏差允许范围内重调锅炉横向水平,互相照顾,使之均达到合格范围。

锅炉支架下垫铁应接触严密,用手锤轻敲不松动,而后将垫铁间与支架间进行点焊。

锅炉安装


推荐资讯

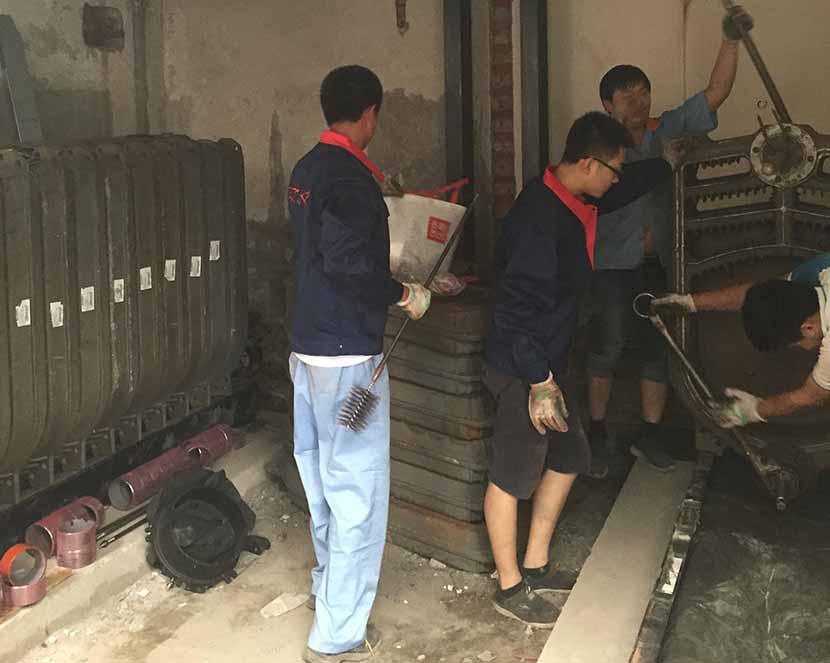

停炉期间,锅炉清扫保养进行中,抓紧!!!
